Remplacement simple de joint mécanique de cartouche du Sn de Burgmann Cartex/Tn 25MM
Détails du produit
| Joint mécanique: | joint de cartouche | Taille: | 25-100mm |
|---|---|---|---|
| Matériel des visages de joint: | Voiture, sic, Ssic, comité technique | Mots-clés: | Joint mécanique de cartouche de Burgmann CARTEX SN/TN |
| La température: | -20℃~130℃ | Pression: | 2.0Mpa |
| CODE DE HS: | 8484200090 | Modèle: | CARTEX |
| Point d'origine: | Zhangjiagang, Chine (continent) | Type: | Joint simple de cartouche |
| Mettre en évidence |
joint mécanique de cartouche simple de rechange,Joint mécanique de cartouche simple de 25MM,Joint simple de cartouche de 25MM |
||
Description du produit

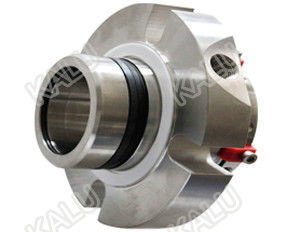

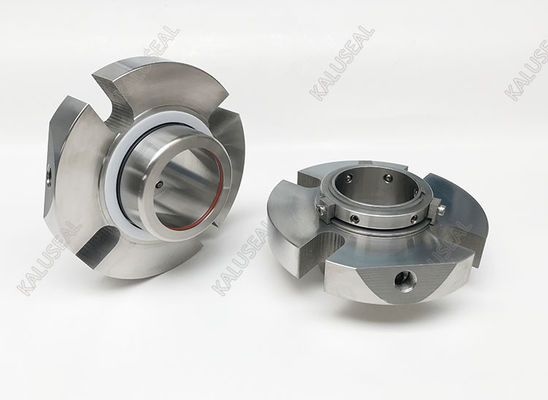

Joint mécanique de cartouche de joint de rechange simple de Burgmann Cartex SN/TN
Caractéristiques :
Joint simple
Cartouche
Équilibré
Indépendant de la direction de la rotation
| LIMITES FONCTIONNANTES | |
| La température | – 50 °C de °C… +220 |
| Pression | barre 16 (232 livres par pouce carré) pour d1 >200 millimètre |
| Vitesse | Jusqu'à 20m/s/5000fpm |
| Milieu | L'eau, huile, ect, milieu corrosif faible |
Matériel :
Visage rotatoire : Carbone/Sic/TC
Anneau de stat : Sic/TC

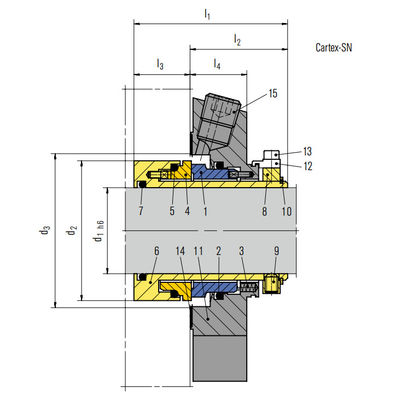

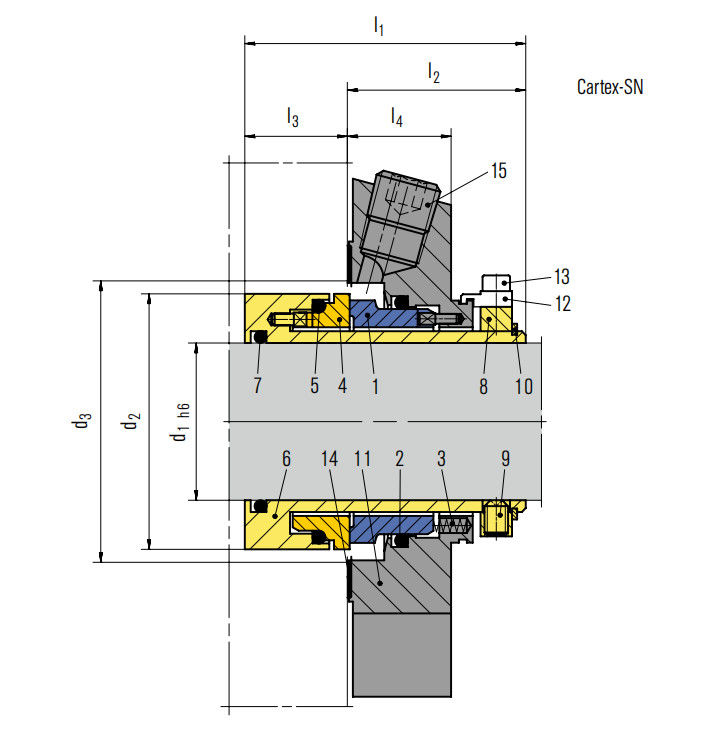

Dessin de produit :
| Taille/métrique | D6 | D4 | D5 | L | L2 | L1 | W | M | G | |
| minute | maximum | |||||||||
| 25 | 43,0 | 44,0 | 51,5 | 105 | 67 | 24,6 | 25,4 | 62,0 | 13,2 | 1/4 |
| 28 | 46,0 | 47,0 | 52,0 | 105 | 67 | 24,6 | 25,4 | 62,0 | 13,2 | 1/4 |
| 30 | 48,0 | 49,0 | 56,0 | 105 | 67 | 24,6 | 25,4 | 65,0 | 13,2 | 1/4 |
| 32 | 49,8 | 51,0 | 57,0 | 108 | 67 | 24,6 | 25,4 | 67,0 | 13,2 | 1/4 |
| 33 | 49,8 | 51,0 | 57,0 | 108 | 67 | 24,6 | 25,4 | 67,0 | 13,2 | 1/4 |
| 35 | 53,0 | 54,0 | 61,5 | 113 | 67 | 24,6 | 25,4 | 70,0 | 13,2 | 1/4 |
| 38 | 56,0 | 57,0 | 66,0 | 123 | 67 | 24,6 | 25,4 | 75,0 | 13,2 | 1/4 |
| 40 | 58,0 | 59,0 | 68,0 | 123 | 67 | 24,6 | 25,4 | 75,0 | 14,2 | 3/8 |
| 42 | 60,5 | 61,5 | 69,5 | 133 | 67 | 24,6 | 25,4 | 80,0 | 14,2 | 3/8 |
| 43 | 60,5 | 61,5 | 70,5 | 133 | 67 | 24,6 | 25,4 | 80,0 | 14,2 | 3/8 |
| 45 | 62,5 | 64,0 | 73,0 | 138 | 67 | 24,6 | 25,4 | 81,0 | 14,2 | 3/8 |
| 48 | 65,6 | 67,0 | 75,0 | 138 | 67 | 24,6 | 25,4 | 84,0 | 14,2 | 3/8 |
| 50 | 68,0 | 69,0 | 78,0 | 148 | 67 | 24,6 | 25,4 | 87,0 | 14,2 | 3/8 |
| 53 | 72,0 | 73,0 | 87,0 | 148 | 67 | 24,6 | 25,4 | 97,0 | 18,0 | 3/8 |
| 55 | 73,0 | 74,0 | 83,0 | 148 | 67 | 24,6 | 25,4 | 90,0 | 18,0 | 3/8 |
| 60 | 78,0 | 79,0 | 91,0 | 157 | 67 | 24,6 | 25,4 | 102,0 | 18,0 | 3/8 |
| 65 | 84,8 | 85,7 | 98,5 | 163 | 67 | 24,6 | 25,4 | 109,0 | 18,0 | 3/8 |
| 70 | 93,0 | 95,0 | 108,0 | 178 | 67 | 24,6 | 25,4 | 118,0 | 18,0 | 3/8 |
| 75 | 100,0 | 101,6 | 118,0 | 190 | 84 | 26,6 | 28,0 | 129,0 | 18,0 | 3/8 |
| 80 | 106,4 | 108,0 | 124,0 | 195 | 84 | 26,6 | 28,0 | 135,0 | 18,0 | 3/8 |
| 85 | 109,5 | 111,1 | 128,0 | 198 | 84 | 26,6 | 28,0 | 139,0 | 22,0 | 3/8 |
| 90 | 115,9 | 117,5 | 135,0 | 205 | 84 | 26,6 | 28,0 | 145,0 | 22,0 | 3/8 |
| 95 | 119,1 | 120,7 | 138,0 | 208 | 84 | 26,6 | 28,0 | 148,0 | 22,0 | 3/8 |
| 100 | 125,4 | 127,0 | 144,0 | 218 | 84 | 26,6 | 28,0 | 154,0 | 22,0 | 3/8 |
Quel produit que nous fournissons ?
Nous joints mécaniques de conception et de fabricant, consultation fournisseuse du problème de scellage et service des réparations.
Les phoques de poussoir de ressort, les phoques mécaniques de soufflet en caoutchouc, PTFE beuglent le phoque mécanique, les phoques de joints de soufflet en métal, de joints de cartouche, de mélangeur et d'agitateur, joints d'étanchéité au gaz secs ; Pièces de rechange avec du carbure de silicium matériel, le carbure de tungstène, le carbone, en céramique, en caoutchouc, joints circulaires et pièces d'acier inoxydable
Fixation et directions d'application des joints mécaniques
1) Joint mécanique approprié choisi pour assortir les matériaux selon des conditions de travail et l'équipement d'ordinateur central.
2) la déviation temporaire radiale pour l'axe (douille d'axe) du joint mécanique installé sera 0.04mm par maximum
tandis que la valeur axiale de mouvement du rotor sera pas plus de 0.1mm.
3) la couverture de joint (ou couverture d'axe) de l'anneau stationnaire des joints mécaniques installés, le degré vertical du joint
le visage devrait être 0.04mm par maximum.
4) en installant les joints mécaniques, l'axe (douille d'axe), la chambre de joint, le visage de joint aussi bien que le joint mécanique
doit être nettoyé afin de garder de n'importe quel milieu à sceller la cloison.
5) quand donnant le milieu plus de la température élevée ou basse, avec le milieu qui est le feu facile de crochet, facile pour l'explosion.
Des normes connexes de joint mécanique doivent être mentionnées prennent des mesures appropriées comme éteignent, rinçage, coolong et
filtrer.
6) la lubrification d'Appropricate doit être choisie quand le joint mécanique est installé. La taille d'acompte du mécanique
le joint doit être garanti à l'instruction d'acompte.
7) avant les débuts de machine fonctionnant, le compartiment hermétique sera plein de moyen et sera bien lubrifié. Frottement sec
ce qui peut mener aux dommages de l'herméticité est strict interdit.
La livraison :
1. Si les produits que nous avons dans le magasin, nous l'enverrons DÈS QUE POSSIBLE après réception du paiement.
2. Si les produits qui ont été adaptés aux besoins du client, nous accompliront la production au cours d'une période spécifique, et l'envoient la première fois.
3. Également nous pouvons envoyer par votre compte de la livraison si vous voulez.
4. Nous avons un grand choix de manières d'envoyer des marchandises, habituellement DHL, Fedex, TNT, UPS serons des manières normales. Si vous avez besoin de l'utilisation d'un messager, svp informez-nous à l'avance.
