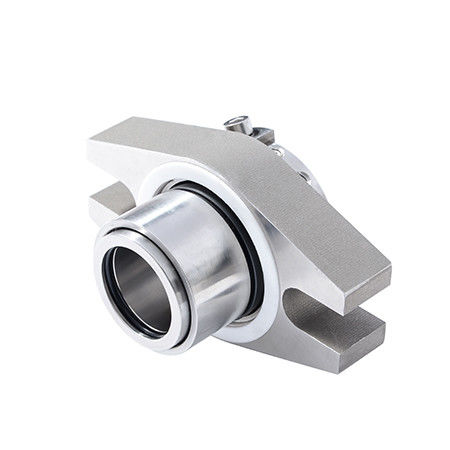

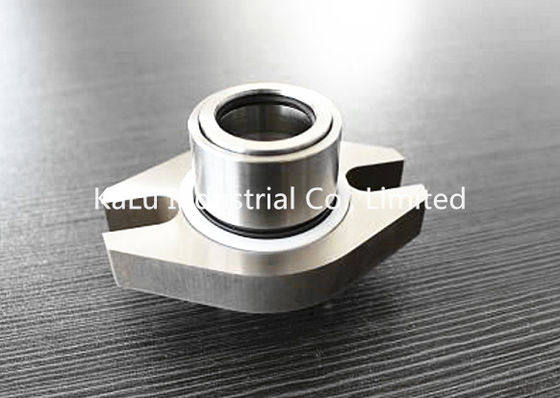

Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | KL-CON | Taille: | 1,000" à 4,000" (24mm - 100mm) |
|---|---|---|---|
| Matériel des visages de joint: | Voiture, sic, Ssic, comité technique | Mots-clés: | Joint mécanique d'ESCROQUERIE d'AES |
| La température: | -20℃~210℃ | Pression: | 2.5Mpa |
| Code de HS: | 8484200090 | Joint mécanique: | joint de cartouche |
| Point d'origine: | Zhangjiagang, Chine (continent) | Équilibré ou non équilibré: | équilibré |
| Surligner: | joints mécaniques de pompe,joints mécaniques pour des pompes |
||
Caractéristiques :
Pression : ≤2.5MPa
Vitesse : ≤15m/s
La température : -20℃~ 210℃
Visage rotatoire : Carbone/Sic/TC
Anneau de stat : Sic/TC
Dessin de produit :
| Taille/métrique | D5 | D7 | L3 | D9 | D4 | W4 | G | L1 | L2 | ||
| minute | maximum | minute | maximum | ||||||||
| 24 | 101,6 | 55,6 | 20,7 | 56,1 | 40,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31,8 |
| 25 | 101,6 | 55,6 | 20,7 | 56,1 | 41,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31,8 |
| 28 | 104,8 | 58,8 | 20,7 | 59,3 | 44,0 | 50,0 | 73,1 | 92,1 | 12 | 28,6 | 31,8 |
| 30 | 108,0 | 61,9 | 20,7 | 62,4 | 46,0 | 54,0 | 76,2 | 95,3 | 12 | 28,6 | 31,8 |
| 35 | 108,0 | 66,7 | 20,7 | 67,2 | 51,0 | 59,0 | 81,0 | 95,3 | 12 | 28,6 | 31,8 |
| 38 | 114,3 | 71,5 | 22,3 | 72,0 | 57,0 | 62,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 40 | 114,3 | 71,5 | 22,3 | 72,0 | 58,0 | 64,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 43 | 120,7 | 74,6 | 22,3 | 75,1 | 61,0 | 67,0 | 88,9 | 108,0 | 12 | 28,6 | 33,4 |
| 45 | 127,0 | 77,8 | 23,8 | 78,3 | 63,5 | 69,0 | 92,1 | 114,3 | 12 | 30,2 | 35,0 |
| 48 | 133,4 | 81,0 | 23,8 | 81,5 | 66,7 | 72,0 | 95,3 | 120,7 | 12 | 30,2 | 35,0 |
| 50 | 133,4 | 81,0 | 23,8 | 81,5 | 68,0 | 74,0 | 95,3 | 120,7 | 12 | 30,2 | 35,0 |
| 53 | 139,7 | 84,2 | 25,4 | 84,7 | 71,0 | 77,0 | 101,6 | 123,9 | 16 | 30,2 | 36,5 |
| 55 | 146,1 | 87,3 | 25,4 | 87,8 | 74,0 | 79,0 | 104,8 | 130,2 | 16 | 30,2 | 36,5 |
| 58 | 165,1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30,2 | 36,5 |
| 60 | 165,1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30,2 | 36,5 |
| 63 | 177,8 | 111,2 | 25,4 | 121,2 | 85,8 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 65 | 177,8 | 111,2 | 25,4 | 121,2 | 88,9 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 68 | 177,8 | 111,2 | 25,4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 70 | 177,8 | 111,2 | 25,4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 75 | 190,5 | 125,4 | 31,7 | 130,7 | 98,5 | 114,3 | 146,1 | 171,4 | 20 | 30,2 | 50,8 |
| 80 | 190,5 | 125,4 | 31,7 | 130,7 | 101,6 | 114,3 | 146,1 | 171,4 | 20 | 30,2 | 50,8 |
| 85 | 203,2 | 135,0 | 31,7 | 140,2 | 108,0 | 123,8 | 155,6 | 184,1 | 20 | 30,2 | 50,8 |
| 90 | 215,9 | 144,5 | 31,7 | 149,7 | 114,3 | 133,3 | 165,1 | 196,8 | 20 | 30,2 | 50,8 |
| 95 | 215,9 | 144,5 | 31,7 | 149,7 | 117,5 | 133,3 | 165,1 | 196,8 | 20 | 30,2 | 50,8 |
| 100 | 228,6 | 154,0 | 31,7 | 156,1 | 123,9 | 139,7 | 174,7 | 209,5 | 20 | 30,2 | 50,8 |
| Taille/pouce | D5 | D7 | L3 | D9 | D4 | W4 | G | L1 | L2 | ||
| minute | maximum | minute | maximum | ||||||||
| 1,000 | 4,000 | 2,187 | 0,812 | 2,208 | 1,625 | 1,875 | 2,750 | 3,500 | 1/2 | 1,125 | 1,125 |
| 1,125 | 4,125 | 2,312 | 0,812 | 2,333 | 1,750 | 2,000 | 2,875 | 3,625 | 1/2 | 1,125 | 1,125 |
| 1,250 | 4,250 | 2,437 | 0,812 | 2,458 | 1,875 | 2,125 | 3,000 | 3,750 | 1/2 | 1,125 | 1,125 |
| 1,375 | 4,250 | 2,625 | 0,812 | 2,645 | 2,000 | 2,250 | 3,187 | 3,750 | 1/2 | 1,125 | 1,125 |
| 1,500 | 4,500 | 2,812 | 0,875 | 2,833 | 2,250 | 2,500 | 3,375 | 4,000 | 1/2 | 1,125 | 1,312 |
| 1,625 | 4,750 | 2,937 | 0,875 | 2,958 | 2,375 | 2,625 | 3,500 | 4,250 | 1/2 | 1,125 | 1,312 |
| 1,750 | 5,000 | 3,062 | 0,937 | 3,083 | 2,500 | 2,750 | 3,625 | 4,500 | 1/2 | 1,187 | 1,375 |
| 1,875 | 5,250 | 3,187 | 0,937 | 3,207 | 2,625 | 2,875 | 3,750 | 4,750 | 1/2 | 1,187 | 1,375 |
| 2,000 | 5,500 | 3,312 | 1,000 | 3,333 | 2,750 | 3,000 | 4,000 | 4,875 | 5/8 | 1,187 | 1,437 |
| 2,125 | 5,750 | 3,437 | 1,000 | 3,458 | 2,875 | 3,125 | 4,125 | 5,125 | 5/8 | 1,187 | 1,437 |
| 2,250 | 6,500 | 3,750 | 1,000 | 3,895 | 3,000 | 3,375 | 4,562 | 5,750 | 3/4 | 1,187 | 1,437 |
| 2,375 | 6,500 | 3,750 | 1,000 | 3,895 | 3,125 | 3,375 | 4,562 | 5,750 | 3/4 | 1,187 | 1,437 |
| 2,500 | 7,000 | 4,375 | 1,000 | 4,770 | 3,375 | 4,000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,625 | 7,000 | 4,375 | 1,000 | 4,770 | 3,500 | 4,000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,750 | 7,000 | 4,375 | 1,000 | 4,770 | 3,625 | 4,000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,875 | 7,500 | 4,937 | 1,250 | 5,145 | 3,750 | 4,500 | 5,750 | 6,750 | 3/4 | 1,187 | 2,000 |
| 3,000 | 7,500 | 4,937 | 1,250 | 5,145 | 3,875 | 4,500 | 5,750 | 6,750 | 3/4 | 1,187 | 2,000 |
| 3,125 | 7,500 | 4,937 | 1,250 | 5,145 | 4,000 | 4,500 | 5,750 | 6,750 | 3/4 | 1,187 | 2,000 |
| 3,250 | 8,000 | 5,312 | 1,250 | 5,520 | 4,125 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2,000 |
| 3,375 | 8,000 | 5,312 | 1,250 | 5,520 | 4,250 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2,000 |
| 3,500 | 8,000 | 5,312 | 1,250 | 5,520 | 4,375 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2,000 |
| 3,625 | 8,500 | 5,687 | 1,250 | 5,895 | 4,500 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2,000 |
| 3,750 | 8,500 | 5,687 | 1,250 | 5,895 | 4,625 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2,000 |
| 3,875 | 8,500 | 5,687 | 1,250 | 5,895 | 4,750 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2,000 |
| 4,000 | 9,000 | 6,062 | 1,250 | 6,145 | 4,875 | 5,500 | 6,875 | 8,250 | 3/4 | 1,187 | 2,000 |
Workplant :
Fixant et appliquant des directions des joints mécaniques
1) Choisissez le joint mécanique approprié assortir les matériaux selon les conditions de travail et l'équipement d'ordinateur central.
2) la déviation temporaire radiale pour l'axe (douille d'axe) du joint mécanique installé sera 0.04mm par maximum
tandis que la valeur axiale de mouvement du rotor sera pas plus de 0.1mm.
3) la couverture de joint (ou couverture d'axe) de l'anneau stationnaire des joints mécaniques installés, le degré vertical du joint
le visage devrait être 0.04mm par maximum.
4) en installant les joints mécaniques, l'axe (douille d'axe), la chambre de joint, le visage de joint aussi bien que le joint mécanique
doit être nettoyé afin de garder de n'importe quel milieu à sceller la cloison.
5) en donnant le milieu de la température élevée ou basse finie, avec le milieu qui est le feu facile de crochet, facile pour l'explosion.
Des normes relatives de joint mécanique doivent être mentionnées prennent des mesures appropriées comme éteignent, rinçage, coolong et
filtrer.
6) la lubrification d'Appropricate doit être choisie quand le joint mécanique est installé. La taille d'acompte du mécanique
le joint doit être garanti à l'instruction d'acompte.
7) avant que la machine démarre fonctionner, le compartiment hermétique sera plein du milieu et du puits lubrifiés. Frottement sec
ce qui peut mener aux dommages de l'herméticité est strict interdit.
La livraison :
1. Si les produits que nous avons dans le magasin, nous l'enverrons DÈS QUE POSSIBLE après réception du paiement.
2. Si les produits qui ont été adaptés aux besoins du client, nous accompliront la production au cours d'une période spécifique, et l'envoient la première fois.
3. Également nous pouvons envoyer par votre compte de la livraison si vous voulez.
4. Nous avons un grand choix de manières d'envoyer des marchandises, habituellement DHL, Fedex, TNT, UPS serons des manières normales. Si vous avez besoin de l'utilisation d'un messager, svp informez-nous à l'avance.
Quel produit que nous fournissons ?
Nous concevons et les phoques mécaniques de fabricant, assurant la consultation du problème de cachetage et du service des réparations.
Joints de poussoir de ressort, joints mécaniques de soufflet en caoutchouc, phoque mécanique de soufflet de PTFE, phoques de joints de soufflet en métal, de joints de cartouche, de mélangeur et d'agitateur, joints d'étanchéité au gaz secs ; Les pièces de rechange avec du carbure de silicium matériel, le carbure de tungstène, le carbone, en céramique, en caoutchouc, les joints circulaires et l'acier inoxydable partie…
